REFROIDISSEMENT DU CONTRE-MOULE À AIR SPIGOT-MOLD

Accueil / Des produits / REFROIDISSEMENT DU CONTRE-MOULE À AIR SPIGOT-MOLD / Tube en spirale de refroidissement et dispositif étanche pour moule

Des produits

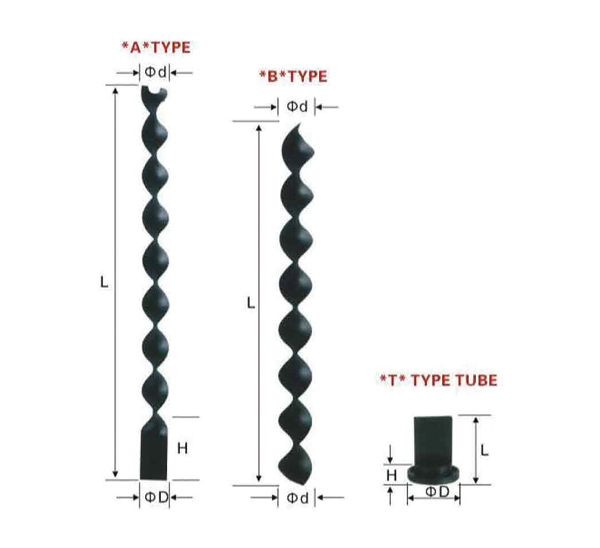

Tube en spirale de refroidissement et dispositif étanche pour moule Type A - B - T

PDF Download:
Afficher le pdf Tous les catalogues
Nous contacter

détails du produit



D ± 0,05 D1 L ±0.05
∅8 ∅15 4,05
∅10 ∅18 4,05
∅12 ∅22 4,05
∅16 ∅25 4,05
∅20 ∅30 4,05
∅25 ∅35 4,05



ré

+0,02

-0,10

 D1

0

-0,10

 L1 Pas

H

(Pas + L1)
∅8 ∅8 dix 20 30 50 70
∅10 ∅10 11 20 31 51 71
∅12 ∅12 12 25 37 62 87
∅16 ∅16 14 25 39 64 89
∅20 ∅20 18 25 43 68 93
∅25 ∅25 19 25 44 69 94



D ± 0,05 D1 L ±0.05 H

0

 -0,15
∅8 ∅15 4,45 30 50 70
∅10 ∅18 4,45 31 51 71
∅12 ∅22 4,45 37 62 87
∅16 ∅25 4,45 39 64 89
∅20 ∅30 4,45 43 68 93
∅25 ∅35 4,45 44 69 94



Comparaison de catégories

Trier ARTICLE
Chicanes de refroidissement traditionnelles Nouveau tube en spirale
        Matériel Matériau métallique rouille facile matériau plastique
        Méthode de processus complexe Facile
        Temps de traitement longue court
        Ouverture coopèrent mauvais bien
        État du flux écoulement couper court
        Effet rafraîchissant asymétrique symétrique
        Coût du moule haute faible
        Coût d'éjection haute faible
        Conclusion Coût de production élevé et mauvaise qualité du produit Faible coût de production et bonne qualité du produit

"Un type

ARTICLE No. ∅ d L Joint torique ∅DxH
ST-A08100 ∅8 100 P: 10 15x4
ST-A08200 ∅8 200 P: 10 15x4
ST-A08300 ∅8 300 P: 10 15x4
ST-A10100 ∅10 100 P: 12 18x4
ST-A10200 ∅10 200 P: 12 18x4
ST-A10300 ∅10 300 P: 12 18x4
ST-A12100 ∅12 100 P: 16 22x4
ST-A12200 ∅12 200 P: 16 22x4
ST-A12300 ∅12 300 P: 16 22x4
ST-A16100 ∅16 100 P: 20 25x4
ST-A16200 ∅16 200 P: 20 25x4
ST-A16300 ∅16 300 P: 20 25x4
ST-A20100 ∅20 100 COMME: 119 30x4
ST-A20200 ∅20 200 COMME: 119 30x4
ST-A20300 ∅20 300 COMME: 119 30x4
ST-A20400 ∅20 400 COMME: 119 30x4
ST-A25100 ∅25 100 COMME: 121 35x4
ST-A25200 ∅25 200 COMME: 121 35x4
ST-A25300 ∅25 300 COMME: 121 35x4
ST-A25400 ∅25 400 COMME: 121 35x4

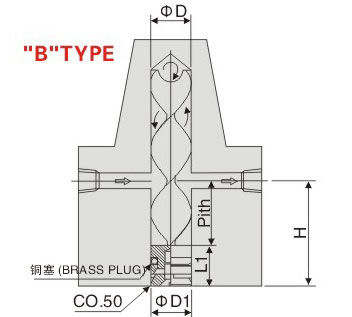

Type "B"

ARTICLE No. ∅ d L   Bouchon en laiton Bouchon (H)
ST-B08096 ∅8 96 ∅8 dix
ST-B08196 ∅8 196 ∅8 dix
ST-B08296 ∅8 296 ∅8 dix
ST-B10096 ∅10 96 ∅10 11
ST-B10196 ∅10 196 ∅10 11
ST-B10296 ∅10 296 ∅10 11
ST-B12096 ∅12 96 ∅12 12
ST-B12196 ∅12 196 ∅12 12
ST-B12296 ∅12 296 ∅12 12
ST-B16096 ∅16 96 ∅16 14
ST-B16196 ∅16 196 ∅16 14
ST-B16296 ∅16 296 ∅16 14
ST-B20096 ∅20 96 ∅20 18
ST-B20196 ∅20 196 ∅20 18
ST-B20296 ∅20 296 ∅20 18
ST-B20396 ∅20 396 ∅20 18
ST-B25096 ∅25 96 ∅25 19
ST-B25196 ∅25 196 ∅25 19
ST-B25296 ∅25 296 ∅25 19
ST-B25396 ∅25 396 ∅25 19



Tube de type "T"

ARTICLE No. ∅ d L Joint torique ∅DxH
ST-T0825 ∅8 25 P: 8 15x4,4
ST-T0830 ∅8 30 P: 8 15x4,4
ST-T0835 ∅8 35 P: 8 15x4,4
ST-T0840 ∅8 40 P: 8 15x4,4
ST-T1025 ∅10 25 P: 10 18x4,4
ST-T1030 ∅10 30 P: 10 18x4,4
ST-T1035 ∅10 35 P: 10 18x4,4
ST-T1040 ∅10 40 P: 10 18x4,4
ST-T1225 ∅12 25 P: 12 22x4,4
ST-T1230 ∅12 30 P: 12 22x4,4
ST-T1235 ∅12 35 P: 12 22x4,4
ST-T1240 ∅12 40 P: 12 22x4,4
ST-T1625 ∅16 25 P: 16 25x4,4
ST-T1630 ∅16 30 P: 16 25x4,4
ST-T1635 ∅16 35 P: 16 25x4,4
ST-T1640 ∅16 40 P: 16 25x4,4
ST-T2025 ∅20 25 P: 20 30x4,4
ST-T2030 ∅20 30 P: 20 30x4,4
ST-T2035 ∅20 35 P: 20 30x4,4
ST-T2040 ∅20 40 P: 20 30x4,4
ST-T2525 ∅25 25 COMME: 119 35x4,4
ST-T2530 ∅25 30 COMME: 119 35x4,4
ST-T2535 ∅25 35 COMME: 119 35x4,4
ST-T2540 ∅25 40 COMME: 119 35x4,4
